Подключение к электросети: Источник питания: Переменный ток 24 В ± 10%, частота 50 ...60 Гц ПОСТОЯННОГО ТОКА 24 В ± 20% Потребляемая мощность: < ПЕРЕМЕННЫЙ ТОК 2,6 ВА <Связь постоянного тока 1,5 Вт : РС232: 1× последовательный Разъем для обслуживания SE РС485: витой экранированный двухпроводный трубопровод (2 × 0,8 мм2) А-автобус 9600 Бод Б-автобус 19200 Бод Аналоговый модем: 1× RJ12 Разъем-модем 56K Условия эксплуатации: Температура: 0 ...+50 °C Влага: 10 ...95% R.F. неконденсирующийся Условия хранения: Температура: -20 ...+70 °C Влага: 10 ...95% R.F. корпус без конденсации: Мера: 95 × 108,5 × 77 Длина × ширина × высота (глубина установки) в мм Вес: около 420 г Тип крепления: Прочный металлический корпус Промышленный дизайн для монтажа на шинопроводе Класс защиты: III Защитное малое напряжение тока Степень защиты: IP 20 Соответствие требованиям CE: В соответствии с Директивой об электромагнитной совместимости (ЭМС) 2004/108 / ЕС

Продуманная конструкция контроллера сочетает мощные микроконтроллеры 8/16 RISC на частоте 16МГц с обширным объемом памяти. Хранение пользовательских настроек гарантировано минимум на 10 лет! Устройство поддерживает подключение до 62 устройств по интерфейсу RS485 и обладает развитым набором дискретных и аналоговых портов. Простое программирование выполняется через ПК благодаря удобному ПО и адаптеру WORK-A. Металлический корпус обеспечивает надежную защиту, а монтаж облегчается индустриальным дизайном.

Устройство оснащено центральным блоком с дисплеем, интерфейсом (1хUSB, 2хRS485, 1хC-Bus), эмулирует функционал IPC-A4.2, совместимо со шинами A/B. Включает ABS-панель серо-алюминиевого оттенка, многострочный экран для инструкций пользователя. Устройство включает центральный блок с дисплеем и интерфейсами (1xUSB, 2xRS485, 1xC-Bus), имитируя функции IPC-A4.2 и поддерживая шины типа А/Б. ABС-панель выполнена в серо-алюминевом цвете, оснащена многострочным ЖК-дисплеем для отображения инструкций пользователю и сведений о состоянии оборудования, а также операционной клавиатурой и 12 программируемыми клавишами со встроенными LED-индикаторами. Возможна настройка оповещений пользователей, ведение журнала ошибок, диагностика по USB, сохранение данных на SD-карту и использование точных часов реального времени с учётом перехода "летнее-зимнее" время. и информации об оборудовании, операционную клавиатуру и 12 программируемых кнопок со светодиодными индикаторами. Поддерживает настройку пользовательских уведомлений, регистрацию сбоев, диагностику через USB, хранение данных на SD-карте и RTC часы с учетом сезонного времени.

Питание: ~24В (±10%), 50...60Гц / =24В (±20%). Мощность потребления: ~35ВА (~22Вт). Максимальный выходной ток шины С/F - 400мA. Размер: 125х108,5х77мм (ДхШхВ), вес примерно 635г. Работоспособна при температуре от 0 до +50°C. Защита корпуса: IP20. Материал – анодированный алюминий цвета RAL 9005.

Продукт поддерживает маршрутизацию протоколов IP и BACnet, управление доступом пользователей с гибкими правами, совместимость со стандартами BACnet согласно последним редакциям (ISO 16484-5). Может обрабатывать свыше 2000 устройств BACnet, отправлять уведомления об авариях/опасностях по email/SMS, предлагает удобное визуальное программирование из 65 тысяч строк кода с примерами проектов для адаптации к вашим нуждам. Поддерживает 32 тысячи внутренних и внешних каналов коммуникации, вычисляет географические параметры освещенности и сертифицирован по стандартам BACnet и AMEV.

Питающее напряжение: AC 24V ±10% (50...60Hz), DC 24V ±20%. Мощность потребления: ~29VA (переменный ток при максимальной нагрузке аналогичной шине С с током 400мА); примерно 17Вт (постоянный ток). Размеры: 225х108,5х77мм (ДxШxВ). Диапазон рабочих температур: от 0°C до +50°C. Масса: приблизительно 950г. Класс защиты: IP20. Материал корпуса: алюминий, цвет - темный черный RAL 9005.

Питание: AC 24V ±10% (50...60Hz), DC 24V ±20%. Мощность потребления: ~29VA (переменный ток при полной нагрузке аналогично шине С с током 400мA), примерно 17Вт (постоянный ток). Размер: 225x108,5x77мм (ДхШхВ). Масса: ок. 950г. Температура эксплуатации: от 0°C до +50°C. Степень защиты: IP20. Корпус из алюминия цвета RAL 9005.

Программное обеспечение включает веб-сервер G 01 03 30, обработку до 32 767 внутренних и внешних точек данных, маршрутизацию IP/BACnet, поддержку стандартов BACnet ISO 16484-5 версий 11/15, управление до 2000 объектами BACnet, уведомления по email/SMS, онлайн-программирование через ПК, контроль доступа посредством ролей и прав пользователей, географические расчеты угла солнца и времени его восхода/заката. Доступны сертификаты соответствия стандарту BACnet ISO 16684-5 редакции 15 и сертификат AMEV.

Питание устройства: альтернативно от сети переменного тока 24В ±10% частотой 50-60Гц либо постоянного тока 24В±20%. Мощность потребления: ~5ВА (~2,2Вт). Размер прибора составляет 145х108,5х77мм (ДхШхГ), масса приближенно равна 980г. Работоспособен при температуре окружающей среды от 0°C до +50°C. Класс защиты – IP20.

К одному контроллеру E-DDC3.1/3.2 (сокращенно — E-DDC) допускается подключение до 16 устройств типа E-MIO. Их адрес назначается автоматически согласно слоту подключения от 1 до 16 соответственно. Выдача адресов устойчива при выходе отдельных компонентов из строя. Соединение выполняется посредством интерфейса SIO-шины справа на модуле E-DDC; также доступны дополнительные линии связи C-шины через устройства E-MIO C и E-MIO CH. Для компактного размещения модулей в ограниченных пространствах рекомендуется использовать модуль расширения E-NET-ERW2 (максимум пять штук).

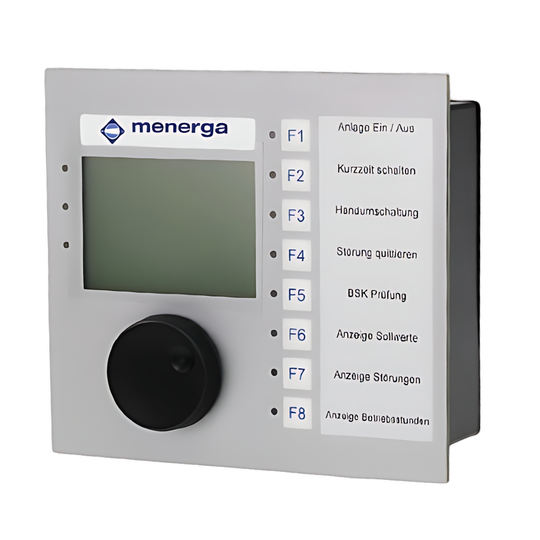

Устройство управления с графическим дисплеем (128 × 64 пикселя) и встроенным B-DDC для визуализации и управления технологическими данными.
Широкие функциональные и эксплуатационные возможности:
• 1 желтый светодиод для оповещения о неисправностях, 1 зеленый светодиод для индикации питания, 1 встроенный звуковой сигнал и 1 красный светодиод для оповещения о тревоге
• Простое управление полностью с помощью привода с функцией кнопки * Клавиатура с 8 свободно программируемыми клавишами и 8 разноцветными светодиодами, расширяемая до 7 кнопочных или светодиодных модулей.
• Настраиваемое управление с помощью меню с отображением простого текста на 2 языках (многоязычный).
* Флэш-хранилище данных для сообщений о сбоях, конфигурации и данных о тенденциях.
• Варианты инвестирования (структура может быть свободно определена): 1024 страницы оперативных данных, разделяемых на 64 области и 256 функциональных групп, 512 текстов сообщений о неисправностях и операциях, тексты рецептов для каждого сообщения о неисправностях
• Отображение данных о тенденциях: минимальные, максимальные, средние значения, запись по времени или событиям (переменная сетка) для 64
Точки данных, доступные по модему.
• Рабочие данные могут быть скрыты индивидуально с помощью кода или точки данных.
• Отображение 512 активных сообщений о неисправностях и архивирование каждого из 1024 сообщений о неисправностях и рабочих сигналах в кольцевом хранилище с
Дата и время.
• 63 свободно программируемых переключателя, каждый из которых может выбирать между профилем недели, месяца или года с календарем лунных циклов для автоматического расчета переносимых праздников, автоматическим переключением между летом и зимой
• Возможность подтверждения нарушений
• 30 свободно определяемых уровней кода доступа и 1 общий код для служебных функций
• Изменение всех профилей переключения через меню дисплея
• Параметризация по шине B
* Интерфейс шины 1 × C, максимальная нагрузка 350 мА
Прочный металлический корпус, цвет передней панели: серебристый, 19-дюймовый или передний (рама доступна в качестве аксессуара).

Технические характеристики: - Габариты: 142 х 128,5 х 55 мм (ШхВхГ) - Питание: ~24V ±10%; 50...60Гц / =24V±20% - Мощность потребления: ≈14Вт (~), ≈8Вт (=) - Рабочий диапазон температур: от 0°C до +50°С - Масса изделия: примерно 455г - Класс защиты: IP 20

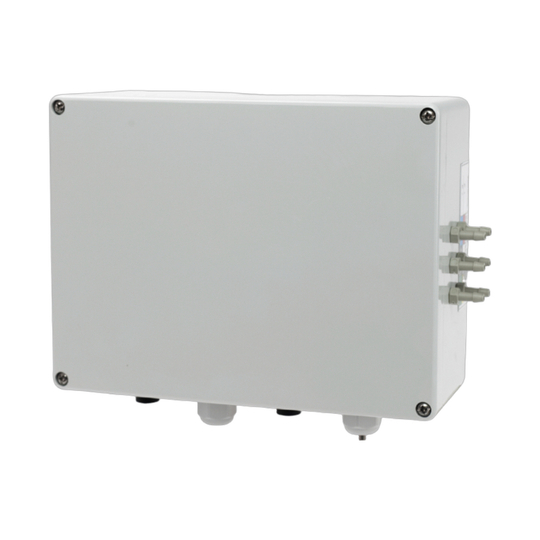

Комбинированное сенсорное и исполнительное устройство для управления вентиляторами.
• 2× измерение перепада давления с помощью независимых датчиков (датчик 1: 1 × 500 Па, датчик 2: 1 × 3200 Па)
• 2× разъем для измерения температуры на месте строительства Pt 1000
• 1× разъем для встроенного датчика вибрации или "датчика Хаубера“
• Расчет расхода для датчика перепада давления (датчик 1)
• Контроль фильтров с предельным значением и сигнализацией (датчик 2)
• Управление вентилятором
• Встроенный и заменяемый чип памяти для параметров конфигурации
• Управление, программирование и обратная связь осуществляются по шине C (2-проводной)
Пластиковый корпус для настенного и потолочного монтажа.

Размеры: 128,8 × 81,8 × 55 (длина × ширина × высота × (глубина установки) в мм)
Источник питания: переменный ток 24 В ± 10%, частота 50 ...60 Гц
Потребляемая мощность: около 6 В переменного
тока Нагрузка на шину: около 6 мА
Диапазон измерения: датчик 1: 0 ...500 Па
Датчик 2: 0 ...3200 Па
Отклонение от нулевой точки: < 0,5% FSO/a
Разрывное давление: 50000 Па
Точность измерения: < 2% FSO во всем допустимом диапазоне температур и давлений
Зависимость от положения: <1 Па
Переносимость сред: чистые, сухие газы, не агрессивные по отношению к кремнию, РТВ-силикону, пирексу, золоту.
Щелочные или кислотные жидкости могут привести к разрушению датчика.
Рабочая температура: -20 ...+50 °C
Вес: около 300 г
Степень защиты: IP 65

Размеры: 128,8 x 81,8 x 55 мм (дл.x шир.x выс.). х глубина монтажа). Питание: Переменный ток 24В ±10%, частота 50-60 Гц. Потребление: примерно 7 ВА без подсветки, до 24 ВА при использовании внешней LED-подсветки (максимальный ток нагрузки — 300 mA). Диапазон измерений датчиков: Датчик 1 - 0...500Па, датчик 2 - 0...3200Па. Погрешность: менее 2% диапазона в рабочих условиях. Устойчивость к положению: <1Па. Совместим с сухими инертными газами. Вес: ~320г. Степень защиты: IP65.

Прибор измеряет перепад давлений с разрешающей способностью 1 Па (опционально — 0,1 Па). Диапазон температур настраивается с точностью до 1/10 °C или точнее – до 1/100 °C. Калибровка возможна со сдвигом до сотых долей градуса, точность показаний без коррекции ±0,2 °C. Предусмотрены аварийная сигнализация, контроль границ значений и индивидуальная настройка задержки сигналов ошибок. Поддержка расчета воздушного потока по температуре, давлению и программным постоянным. Датчик сохраняет стабильность вычислений при изменении разрешения термодатчика.

Датчик активной вибродиагностики для непрерывного мониторинга состояния оборудования согласно стандартам DIN/ISO 10816. **Функциональные особенности:** - Измерения вибрационной активности одновременно по трём осям X/Y/Z; - Выдача максимальных значений на аналоговый выход; - Съёмная память конфигурационных данных; - Настройка и монтаж с использованием дополнительного пластикового корпуса C-шиной.

Диапазон измерения колебания 0 ...40 мм/с Разрешение 0,1 мм/с Допуск < 5% от диапазона измерения Диапазон частот 10 ...70 Гц Диапазон измерения Угол -90 ...90 ° Разрешение 0,1 ° Допуск < 2 ° Источник питания переменного тока 24 В ± 10%, 50 ...60 Гц постоянного тока 24 В ± 20 % Потребляемая мощность прибл. Переменный ток 2,3 ВА прибл. Постоянный ток 1 Вт Нагрузка на шину прибл. 6 мА Размеры 67 × 67 × 43,5 (длина × ширина × высота (глубина установки) в мм) Рабочая температура -20 ...+60 °C Вес около 120 г Степень защиты IP 65 Корпус пластиковый, светло-серый RAL 7035

Технические данные

Размеры (только поплавок): Ø30 × 175 (диаметр × длина) в мм) Нагрузка на C-bus: около 15 мА Измерительная высота: 300 мм (без удлинителя) Рабочая температура: 0 ...+50 °C Вес: около 160 г Степень защиты: IP 68 Корпус: пластиковый помпон, натуральный Более подробную техническую информацию см. в документации к изделию.

Подключение к электросети:

Источник питания: Переменный ток 24 В ± 10%, частота 50 ...60 Гц ПОСТОЯННОГО ТОКА 24 В ± 20%

Двигатель постоянного тока:

Продолжительность: не более 80 с макс.

Потребляемый ток двигателя: примерно на 100 мА ниже макс.

Груз Ток отключения двигателя: около 290 ...300 мА при отключении связи

Тип кабеля: минимум. 2× 2 × 0,8 мм2, жилы скручены попарно (Витая пара) и экранированный.

При проектировании линии учитывайте падение напряжения на соответствующей длине линии. Входы: > 30 м: кабели скручены попарно (витая пара) и экранированы < 30 м: кабель без экрана

Цифровой: Переключение 1× DI AC/DC 24 В, низкое напряжение: 0 ...4 В, высокое: 4,5 ...24 В Минимальная длительность импульса для обнаружения. входное сопротивление 100 мс 8,2 ком

Условия эксплуатации:

Температура: 0 ...+50 °C Влага: 10 ...95% R.F. неконденсирующийся (DIN EN 61131-2) Вибрация: давление воздуха 5,9 м/с2 (0,6 г) макс. 10 ...150 Гц : 70 ...106 кПа до 3000 м выше NN.

Условия хранения:

Температура: -40 ...+70 °C Влага: 10 ...95% R.F. неконденсирующийся (DIN EN 61131-2)

Вибрация (транспортировка): 5,9 м/с2 (0,6 г) макс. Вибрация 10 ...150 Гц (хранение): давление воздуха 9,8 м/с2 (1 г) макс. 10 ...150 Гц : 70 ...106 кПа на высоте 3000 м над уровнем моря

Длина × ширина × высота (глубина установки) в мм: 186 × 100 × 69

Вес: около 1150 г Материал / цвет: Пластмасса RAL 7035 светло-серый

Класс защиты: III Защитное малое напряжение тока

Степень защиты: IP 44.

Подключение к электросети:

Источник питания: Переменный ток 24 В ± 10%, частота 50 ...60 Гц ПОСТОЯННОГО ТОКА 24 В ± 20%

Двигатель постоянного тока:

Продолжительность: не более 80 с макс.

Потребляемый ток двигателя: примерно на 100 мА ниже макс.

Груз Ток отключения двигателя: около 290 ...300 мА при отключении связи

Тип кабеля: минимум. 2× 2 × 0,8 мм2, жилы скручены попарно (Витая пара) и экранированный.

При проектировании линии учитывайте падение напряжения на соответствующей длине линии. Входы: > 30 м: кабели скручены попарно (витая пара) и экранированы < 30 м: кабель без экрана

Цифровой: Переключение 1× DI AC/DC 24 В, низкое напряжение: 0 ...4 В, высокое: 4,5 ...24 В Минимальная длительность импульса для обнаружения. входное сопротивление 100 мс 8,2 ком

Условия эксплуатации:

Температура: 0 ...+50 °C Влага: 10 ...95% R.F. неконденсирующийся (DIN EN 61131-2) Вибрация: давление воздуха 5,9 м/с2 (0,6 г) макс. 10 ...150 Гц : 70 ...106 кПа до 3000 м выше NN.

Условия хранения:

Температура: -40 ...+70 °C Влага: 10 ...95% R.F. неконденсирующийся (DIN EN 61131-2)

Вибрация (транспортировка): 5,9 м/с2 (0,6 г) макс. Вибрация 10 ...150 Гц (хранение): давление воздуха 9,8 м/с2 (1 г) макс. 10 ...150 Гц : 70 ...106 кПа на высоте 3000 м над уровнем моря

Длина × ширина × высота (глубина установки) в мм: 186 × 100 × 69

Вес: около 1150 г Материал / цвет: Пластмасса RAL 7035 светло-серый

Класс защиты: III Защитное малое напряжение тока

Степень защиты: IP 44.

Подключение электрическое: нагрузка шины менее 6 мА, питание — AC 24 В ±10% либо DC 24 В ±20%, потребляемая мощность меньше 3,5 ВА при отсутствии работы двигателя, связь по экранированному кабелю "шина С". Интерфейсы ввода-аналоговые (AI), цифровые (DI); выходы – источник питания двигателя, аналоговое напряжение 10 В, линейный мотор, цифровой вывод (DO). Рабочие условия: температура +0...+50 °C, влажность 10...95%. Корпус из пластика ASA серого цвета, защита IP65, вес примерно 130 г.

Производитель: Elodrive GmbH Тип привода: BNP-20P1E

Название модели: E-BNP-20P1E

Технические характеристики

• Крутящий момент: 20 Н·м
• Напряжение питания: ~24В ±20%, 50/60Гц; DC 24–36В ±10%;
• Макс.мощь потребления: работа – 7ВА/4Вт, остановка — 1Вт.
• Управление: DC 0/2…10В (ток сигнала: 0,9 мА).
• Класс безопасности: III (низкое напряжение), стандарт CE по EN60730-1,-2, EN55022 класс B, EN61000.
• IP-рейтинг корпуса: IP66
• Температура эксплуатации: -30...+50°C

Электрический привод типа BNP с нормальным приводом 5/10/15/20 Нм, приводы ELODRIVE IP55/66 используются для управления и регулирования вентиляционных клапанов, арматуры, клапанов и других исполнительных органов. В случае сбоя электроснабжения штатные приводы типа BN сохраняют свое текущее положение.

Привод может быть установлен непосредственно на оси заслонки с помощью прилагаемого центрального зажимного адаптера и закреплен с помощью скручивающей фиксирующей скобы. Максимальный угол поворота составляет 95 °.

В комплектации: фиксирующий кронштейн и форм-адаптер.
