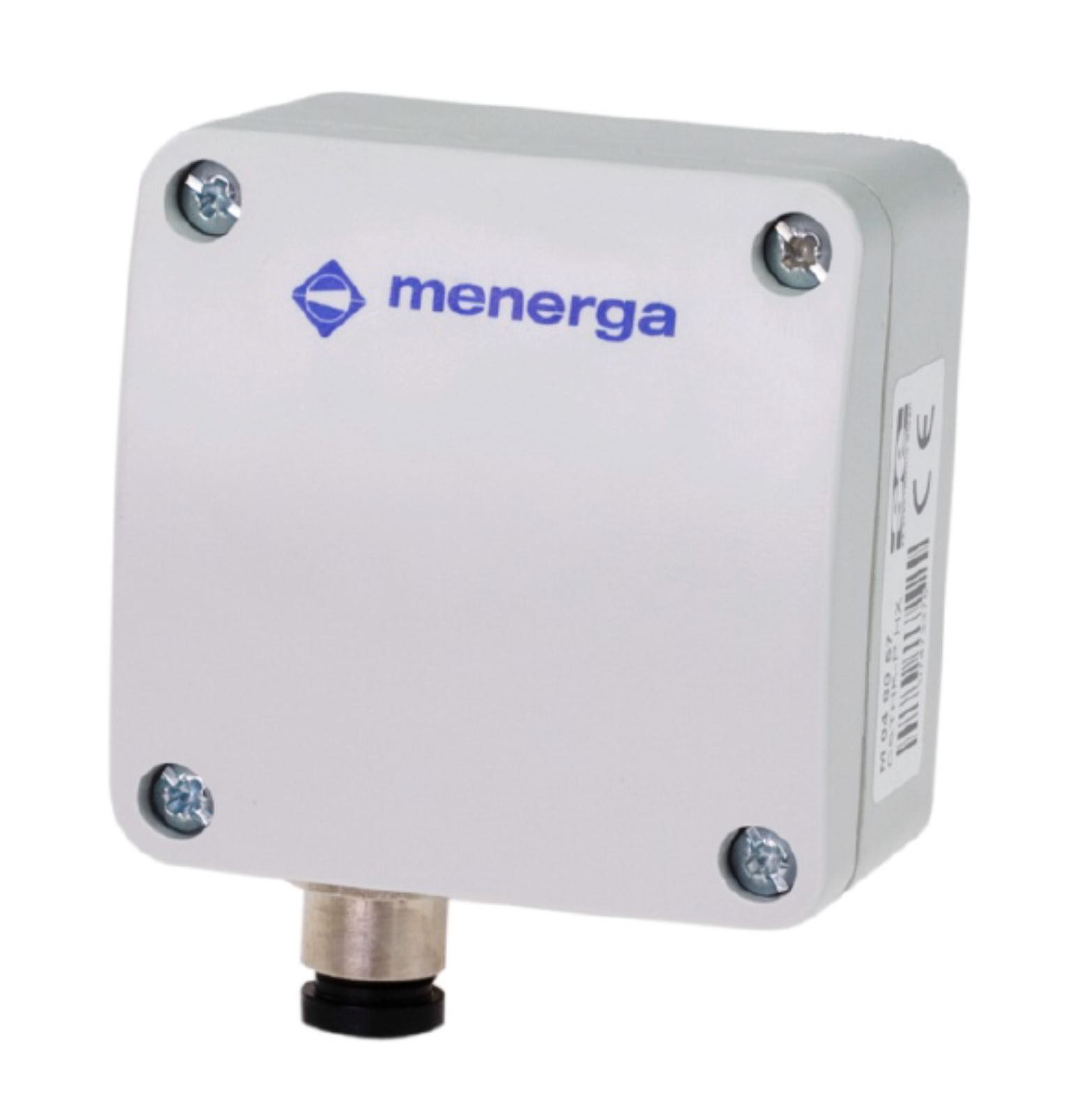

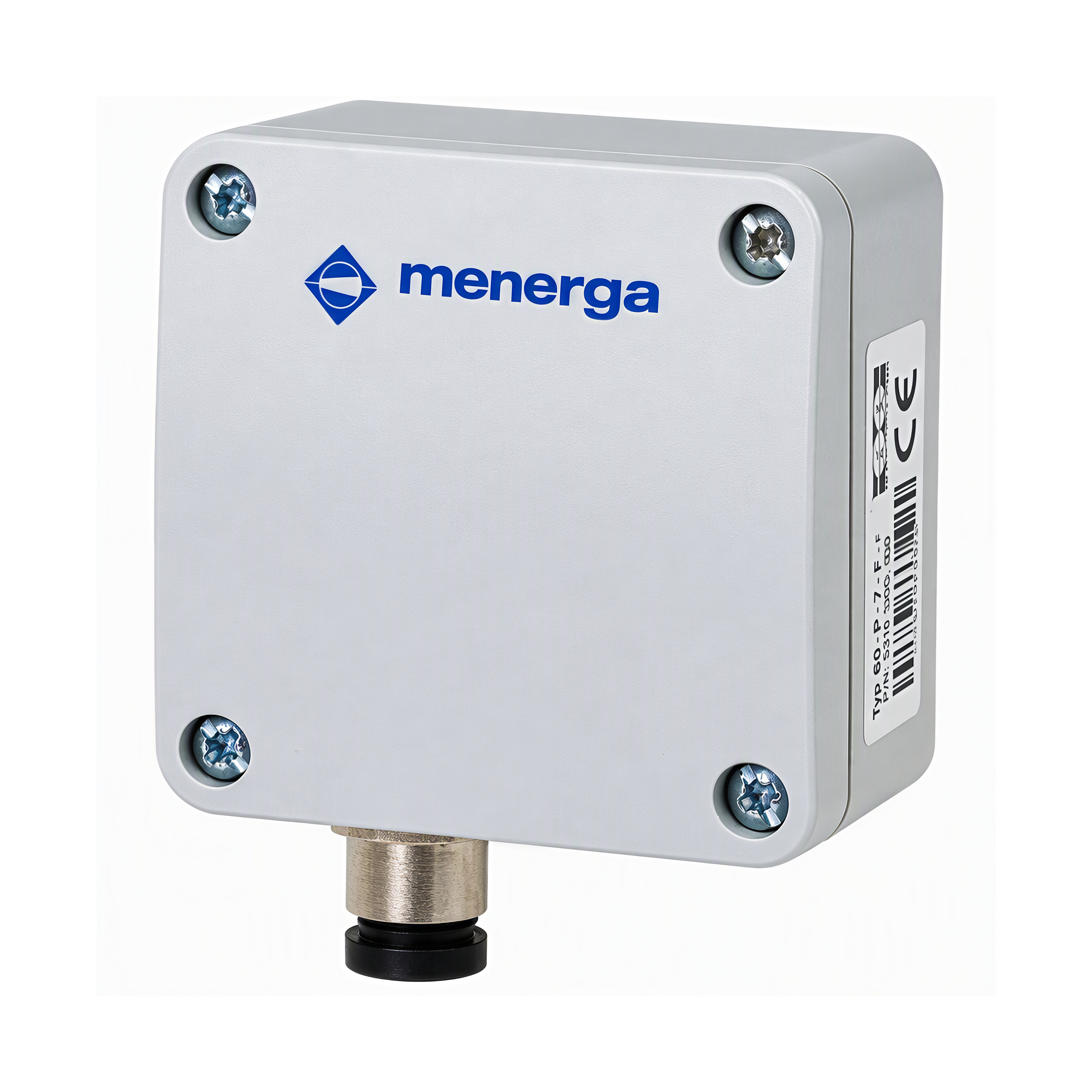

Устройство для измерения вибрации
Прибор предназначен для измерения вибраций и работает от источника переменного тока 24 В ± 10% с частотой 50–60 Гц или постоянного тока 24 В ± 20%. Потребляемая мощность при переменном токе составляет около 2,3 Вт, при постоянном — около 1 Вт.
Имеет один аналоговый выход (АО) для постоянного тока с двумя диапазонами: 0…10 В и 2…10 В, максимальный ток — 10 мА.
Условия использования:
-
температура: от -20 °C до +60 °C;
-
влажность: 10–95% R.F. (без конденсации).
Условия хранения:
-
температура: от -40 °C до +70 °C;
-
влажность: 10–95% R.F.
Характеристики:
-
Размеры (без резьбовых соединений): 67 × 67 × 43,5 мм.
-
Вес: около 120 г.
-
Материал: пластик АСА.
-
Цвет: светло-серый (RAL 7035).
-
Степень защиты: IP 65.
-
Резьбовое соединение: 1 × разъём Phoenix 4-контактный и 1 × M16 для измерительного элемента.
Метод измерения: согласно DIN/ISO 10816.
Параметры измерения вибрации:
-
область измерения: регулируемая скорость 0–40 мм/с;
-
разрешение: 0,1 мм/с;
-
терпимость: < 5% от диапазона измерения;
-
диапазон частот: 10–70 Гц;
-
область измерения угла: -90–90 °;
-
разрешение: 0,1 °;
-
терпимость: < 2 °.
