подключение к электросети: Нагрузка на шину: < 6 мА Источник питания: переменный ток 24 В ± 10%, 50 ...60 Гц постоянного тока 24 В ± 20% Потребляемая мощность: < переменный ток 3,5 ВА без двигателя < Постоянный ток 1,8 Вт Связь: шина C: двухпроводная витая экранированная линия (2 × 0,8 мм2).

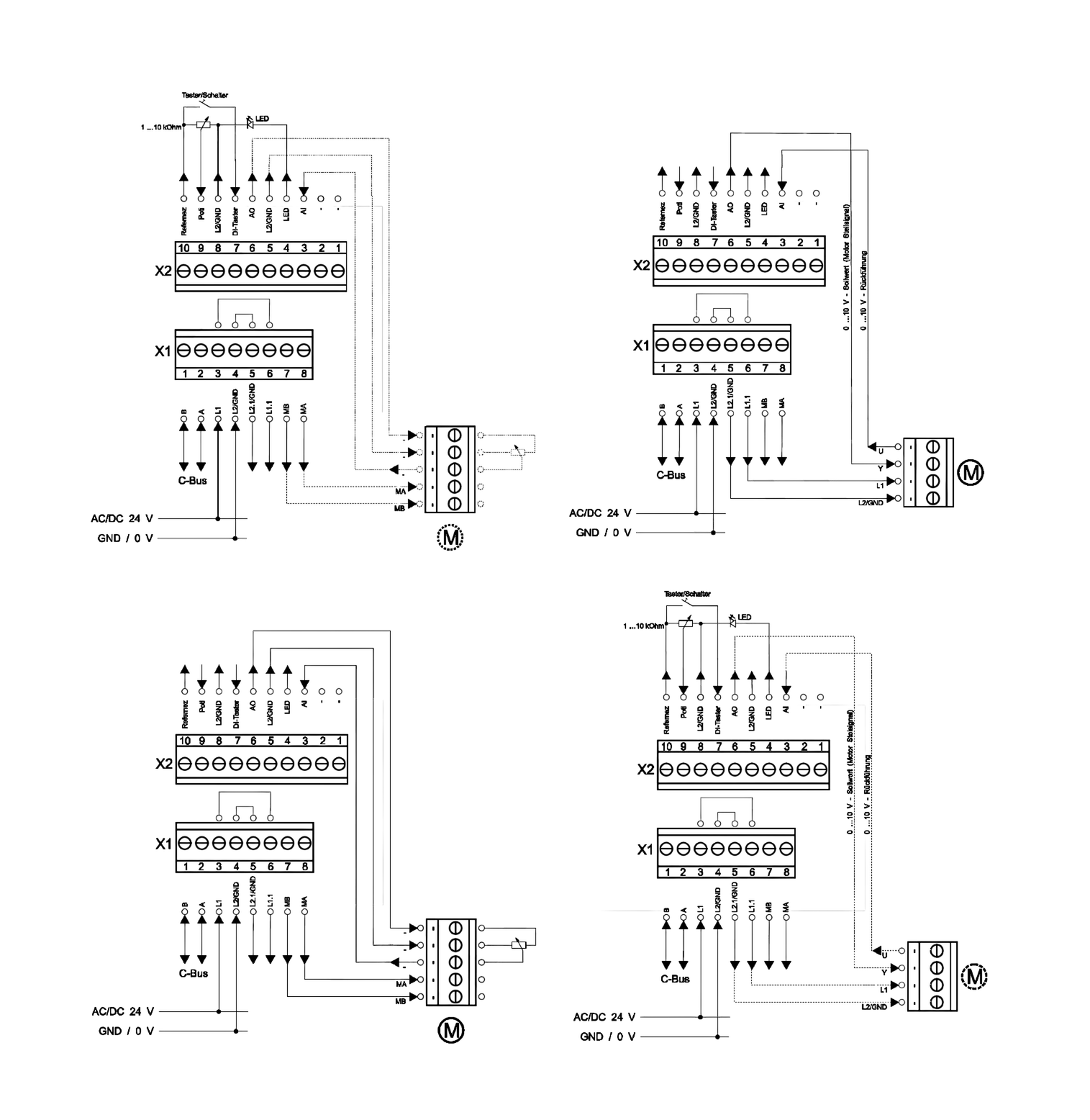

Входы: Аналог: 1× AI Постоянный ток 0 ...10 В, Xi Текущее положение входного сигнала Poti, 1× AI Xs местное ручное требование Цифровой: 1× DI кнопка или переключатель с ручным управлением, беспотенциальный.
Выходы: Источник питания двигателя: 1× переменный / постоянный ток 24 В макс. 4 А (переменный или постоянный ток = в зависимости от источника питания).
Выходной сигнал постоянного тока: 1× 10 В Опорное напряжение Poti, макс. 10 мА
Линейный двигатель: переменный ток 24 В, макс. 2,8 А Аналоговый: 1× AO постоянного тока 0 ...10 В, макс. 10 мА, Xs Текущее заданное значение (установочный сигнал постоянного двигателя) Цифровой: 1× DO светодиодный дисплей с ручным управлением
Условия использования: Температура: 0 ...+50 °C Влажность: 10 ...95% относительной влажности. не конденсируется

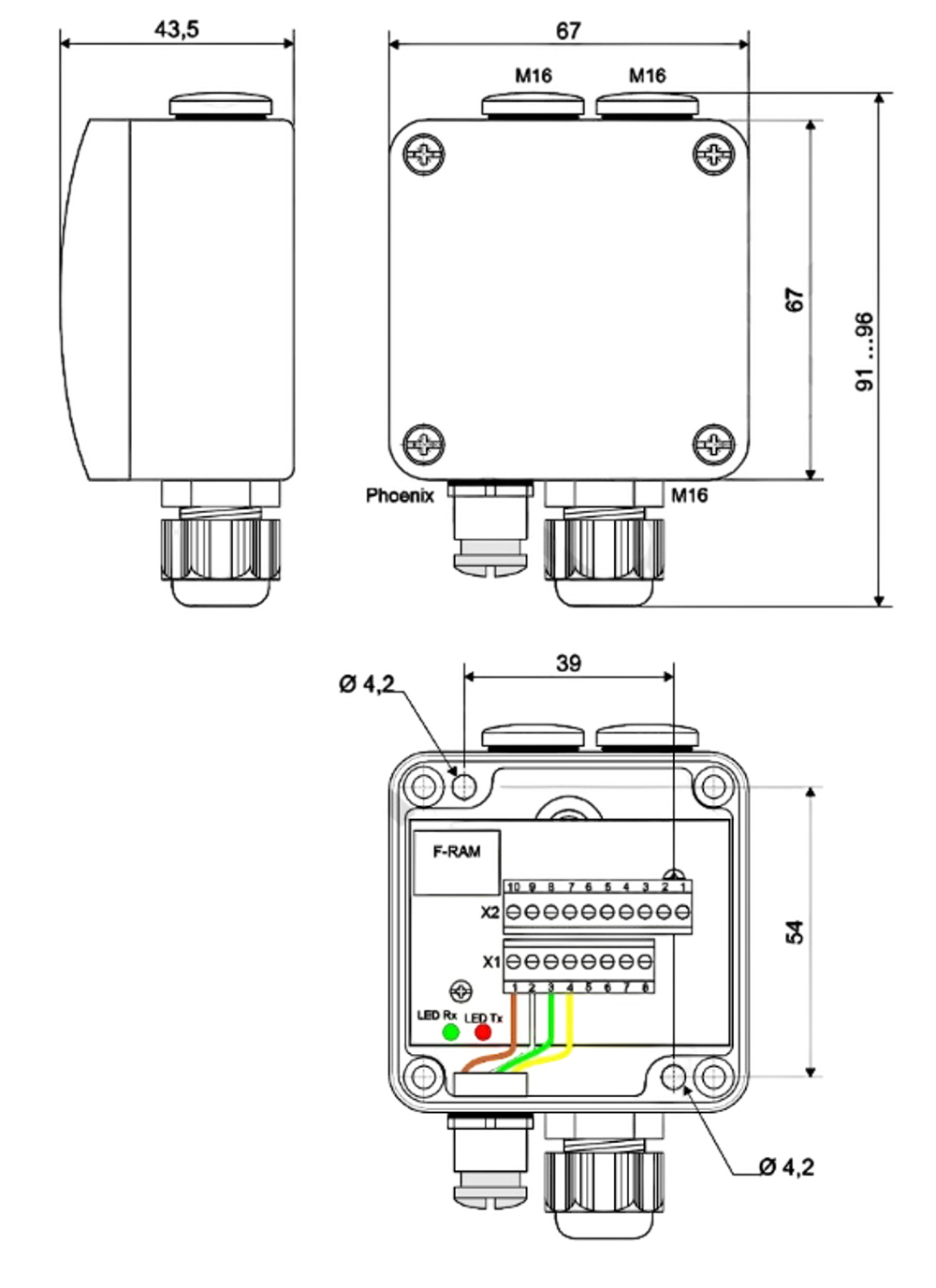

Условия хранения: Температура: -40 ...+70 °C Влажность: 10 ...95% относительной влажности. не конденсирующийся корпус: Размеры (без резьбовых соединений): 67 × 67 × 45 Длина × ширина × высота (глубина установки) в мм Вес: около 130 г.
Тип сборки: конструкция Материал / Цвет: пластик ASA RAL 7035 светло-серый Класс защиты: III Защитное малое напряжение. Степень защиты: IP 65 Фитинги: 1× разъем Phoenix 4-контактный 1× Кабельный ввод M16 2 × заглушка M16. Соответствие требованиям CE: в соответствии с Директивой об электромагнитной совместимости (EMC) 2004/108 /EC.
