Размеры: 128,8 × 81,8 × 55 (длина × ширина × высота × (глубина установки) в мм). Подключение питание переменным током 24 В ±10% (частота 50-60 Гц), потребляемая мощность менее 3ВА; постоянное напряжение 24 В ±20%. Интерфейсы связи двухпроводные экранированные линии C-Bus (длина цепи до 6 мA). Входы аналоговые: постоянный ток 0…10 В, цифровые: один переключающийся вход 24 В. AC/DC. Выходы аналоговые: 0...10 В, цифровые реле 24 В / 6 А. Рабочие условия температура от 0°C до +50°C, влажность 10—95% RH без конденсата.
подключение к электросети:
Источник питания: Переменный ток 24 В ± 10%, частота 50 ...60Гц ПОСТОЯННОГО ТОКА 24 В ± 20%
Потребляемая мощность: < Переменный ТОК 3 ВА <Нагрузка на шину постоянного тока 2 Вт: макс.
Связь 6 мА: Двухпроводная витой экранированной линии C-Bus (2 × 0,8 мм2) Обслуживание в формате Tx/Rx
Входы:
Аналог: 2 × ИИ Постоянный ток 0...10 В, нагрузка> 150 К
Цифровой: Переключающий 1× ДИ переменного тока/постоянного тока 24 В, переключающий заземление
Температура на входе датчика: Диапазон измерения 2 × Pt 1000 1/3 DIN:-35...+100 °C
Разрешение: 0,1 °K
Терпимость: ± 0,5 К
Входное давление датчика: 3× Диапазон измерения: 0 ...3000 Па
Диапазон температур: 0 ...+50 °C
Разрешение: 1 Па
Терпимость: ± 1% до MBE при температуре +25 °C
макс. Избыточное давление: 50 кПа
Выходы:
Аналог: 1 × АО
Постоянный ток 0 ...10 В, макс. 10 мА
Цифровой: 2× Делать доводчик (нет)
Реле 24 В / 6 А, переменного тока, беспотенциальное
Механический срок службы: > 15 × 106 високосных матчей 2× 1 светодиод для состояний DO
Электрический срок службы: > 30 × 103 Игры на переключение передач
Условия эксплуатации:
Температура: 0 ...+50 °C
Влага: 10 ...95% R.F. неконденсирующийся
Условия хранения:
Температура: -20 ...+70 °C
Влага: 10 ...95% R.F.
корпус без конденсации:

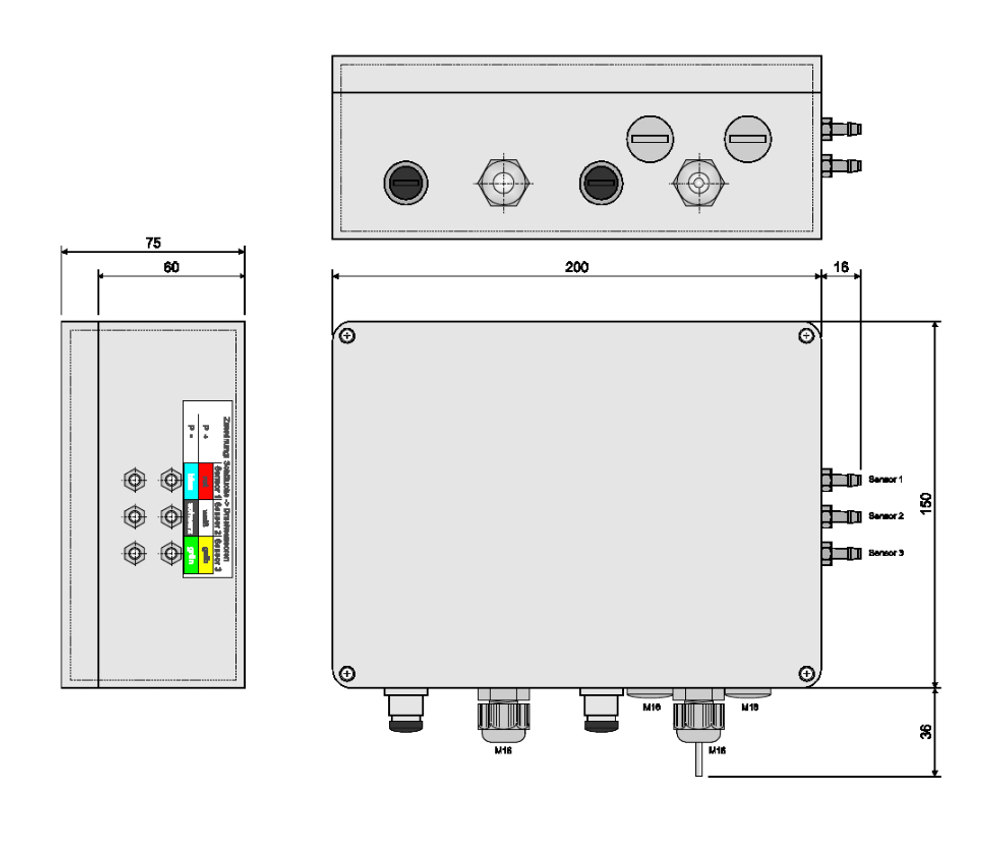

Размеры (без резьбовых соединений): 200 × 150 × 75
Длина × ширина × высота (глубина установки) в мм
Вес: около 1150 г
Тип крепления: Строительство
Материал / цвет: Пластик ABS
RAL 7035 светло-серый
Класс защиты: III Защитное малое напряжение тока
Степень защиты: IP 54
Резьбовое соединение: 1× М 16
Измерительный элемент Температура: Pt 1000 1/3 DIN B
Область измерения: -35 ...+100 °C
Разрешение: 0,1 ° / 0,01° K
Терпимость: ± 0,5 К
Соответствие требованиям CE: В соответствии с Директивой об электромагнитной совместимости (ЭМС) 2004/108 / ЕС
