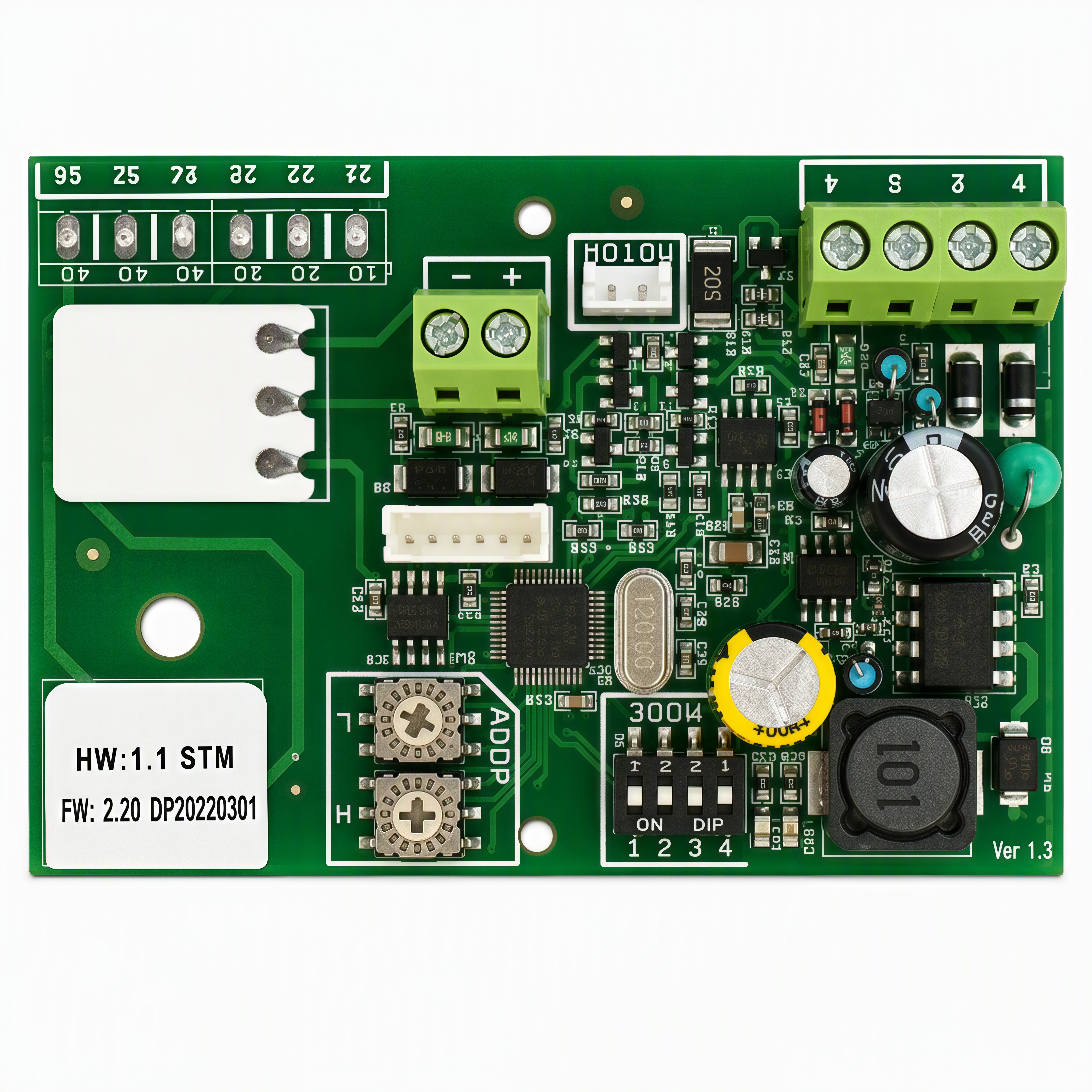

Печатная плата для привода закрылков 16 Нм / 24 Нм с аналоговое управление 0 ...10 В

Описание продукта

Продукт представляет собой устройство с цифровым входом DI 01. Перемычка J3 позволяет управлять функцией DI:

• Если перемычка J3 закрыта, функция DI отключена. Изменение сигнала на входе клеммы X1/3 «DI 01» не влияет на работу устройства.

• Если перемычка J3 открыта, функция DI включена. Изменение сигнала на входе клеммы X1/3 «DI 01» влияет на аварийное положение.

Аварийное положение

Аварийное положение включается всякий раз, когда возникает хотя бы одно из следующих условий:

• контакт R1/01 с клеммой X1/3 открыт, и функция активируется с помощью перемычки J3;

• отсутствует напряжение питания (при условии, что аккумулятор достаточно заряжен и исправен).

Если напряжение питания отсутствует, привод переходит в заданное положение с задержкой, как только более не возникает ни одного из вышеперечисленных условий аварийного положения.

Описание продукта

Продукт представляет собой комплексное решение, включающее в себя аппаратные и программные компоненты. Для обеспечения качественной поддержки и оперативного решения возможных проблем, пожалуйста, предоставьте следующую информацию:

1. Используемое программное обеспечение: название и версия.

2. Используемое оборудование: обозначение, артикул, серийный номер (указан на шильдике), версия прошивки.

3. Проектные данные: информация об источнике питания, топологии шины и другие значимые параметры проекта.

4. Операционная система: название и версия.

Это поможет специалистам службы поддержки быстро разобраться в вашей ситуации и предложить оптимальные решения.

Описание работы

Привод поддерживает обратную связь о своём положении через аналоговый выход с напряжением в диапазоне 0–10 В. В случае работы от аккумулятора выход будет отключён (0 вольт) в следующих ситуациях:

• если аккумулятор разряжен или недостаточно заряжен.

При работе от внешнего источника питания выход также будет отключён (0 вольт) при разряженной батарее, если привод продолжает работать в требуемом положении через аналоговый вход AI.

Условия работы

Обратная связь о положении привода включается при соблюдении следующих условий:

• питание включено;

• аккумулятор исправен и достаточно заряжен;

• аккумулятор подключён (перемычки J1 и J2 закрыты).

Поведение после возврата рабочего напряжения

После возврата рабочего напряжения привод включается с задержкой в 1 секунду. В течение этого времени питание отключается.
