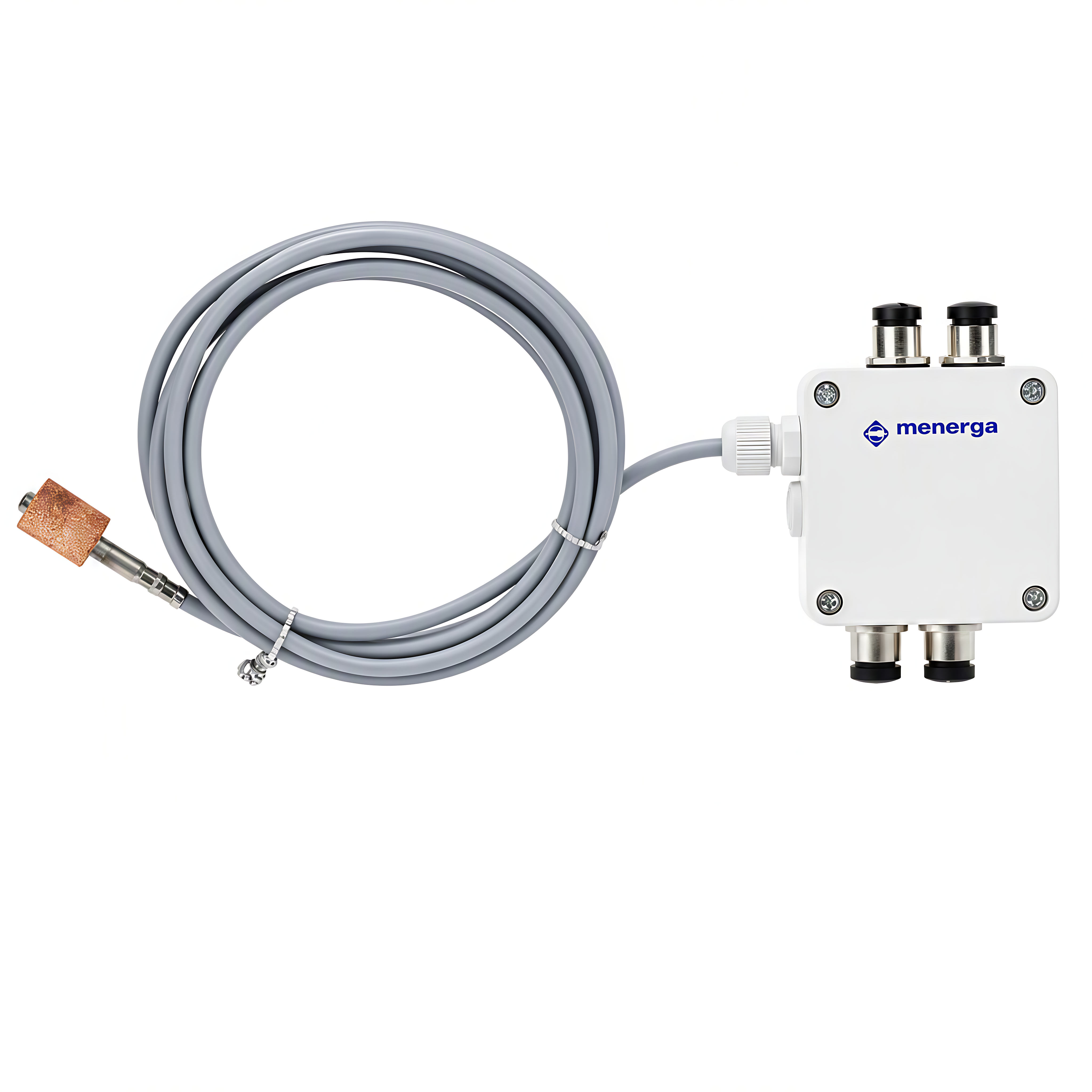

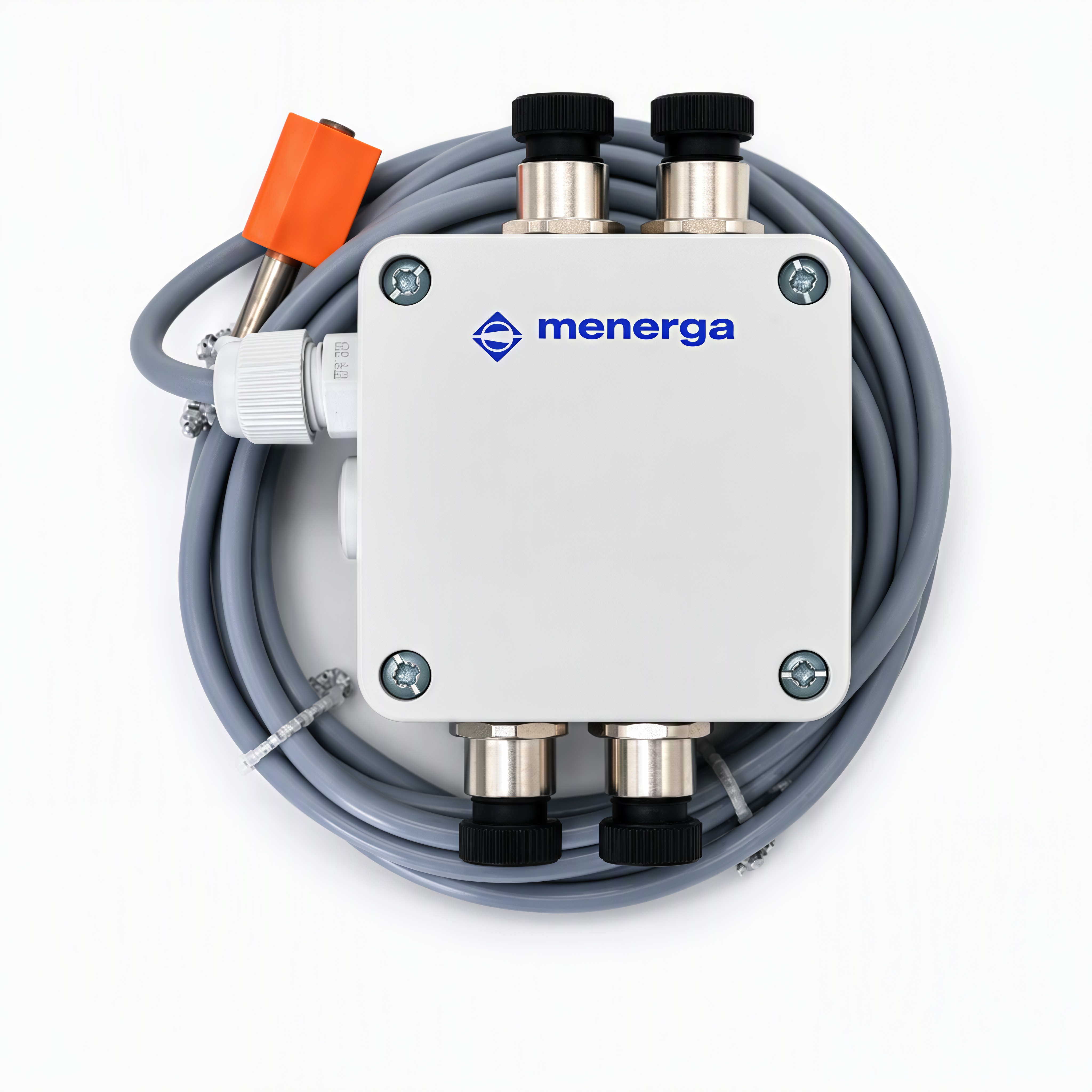

Модуль управления холодильным контуром Refrigeration mod C-KM1 (M 02 75 00)

Устройство для автоматизации процессов

Это устройство предназначено для использования в системах автоматизации. Оно поддерживает подключение к источнику переменного тока 24 В ± 10% с частотой 50–60 Гц или постоянного тока 24 В ± 20%. Потребляемая мощность составляет менее 12 ВА для переменного тока и 6 Вт для нагрузки на шину постоянного тока.

Основные характеристики:

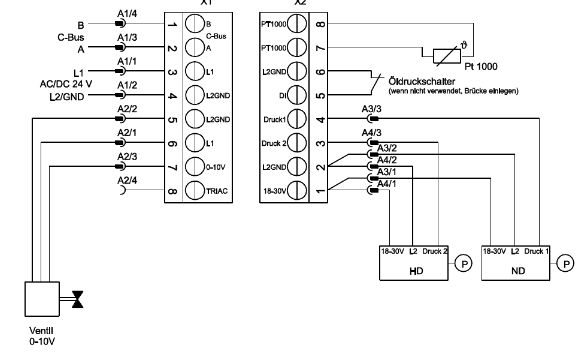

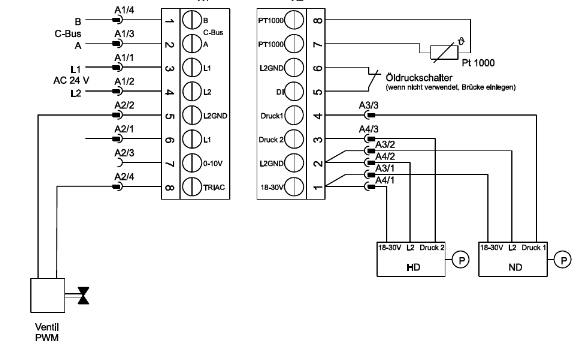

• Входы:

  • 2 аналоговых входа для постоянного тока 0–10 В (давление 1, 2), разрешение 10 бит;

  • 1 цифровой вход для переключения на землю (давление масла).

• Выходы:

  • 1 выход для постоянного тока 18–30 В, максимальный ток 0,02 А (питание для HD и ND);

  • 1 выход для переменного/постоянного тока 24 В, максимальный ток 4 А (питание двигателя).

• Датчик температуры:

  • Pt 1000 1/3 DIN B;

  • область измерения: –35 ... +100 °C;

  • разрешение: 0,1 / 0,01 °C;

  • терпимость: ± 0,5 °C.

Класс защиты: III, степень защиты: IP 65. Устройство соответствует требованиям CE.

Условия эксплуатации: температура –15 ... +50 °C, влажность 10–95% R.F. неконденсирующийся.

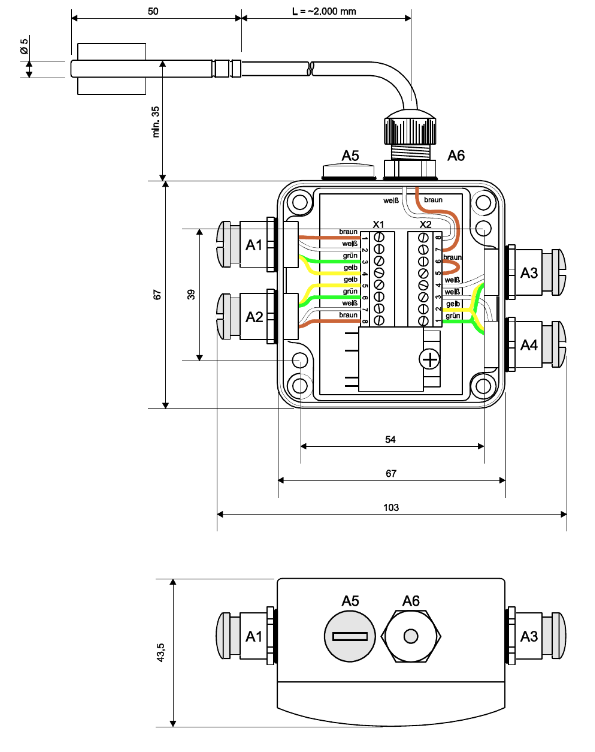

Габариты: 67 × 67 × 43,5 мм. Вес: около 225 г. Материал корпуса — пластик АСА RAL 7035 (светло-серый).

Способ монтажа — строительство. Резьбовое соединение: 4 разъёма Phoenix 4-контактный и 1 ПГ 7/М12.
