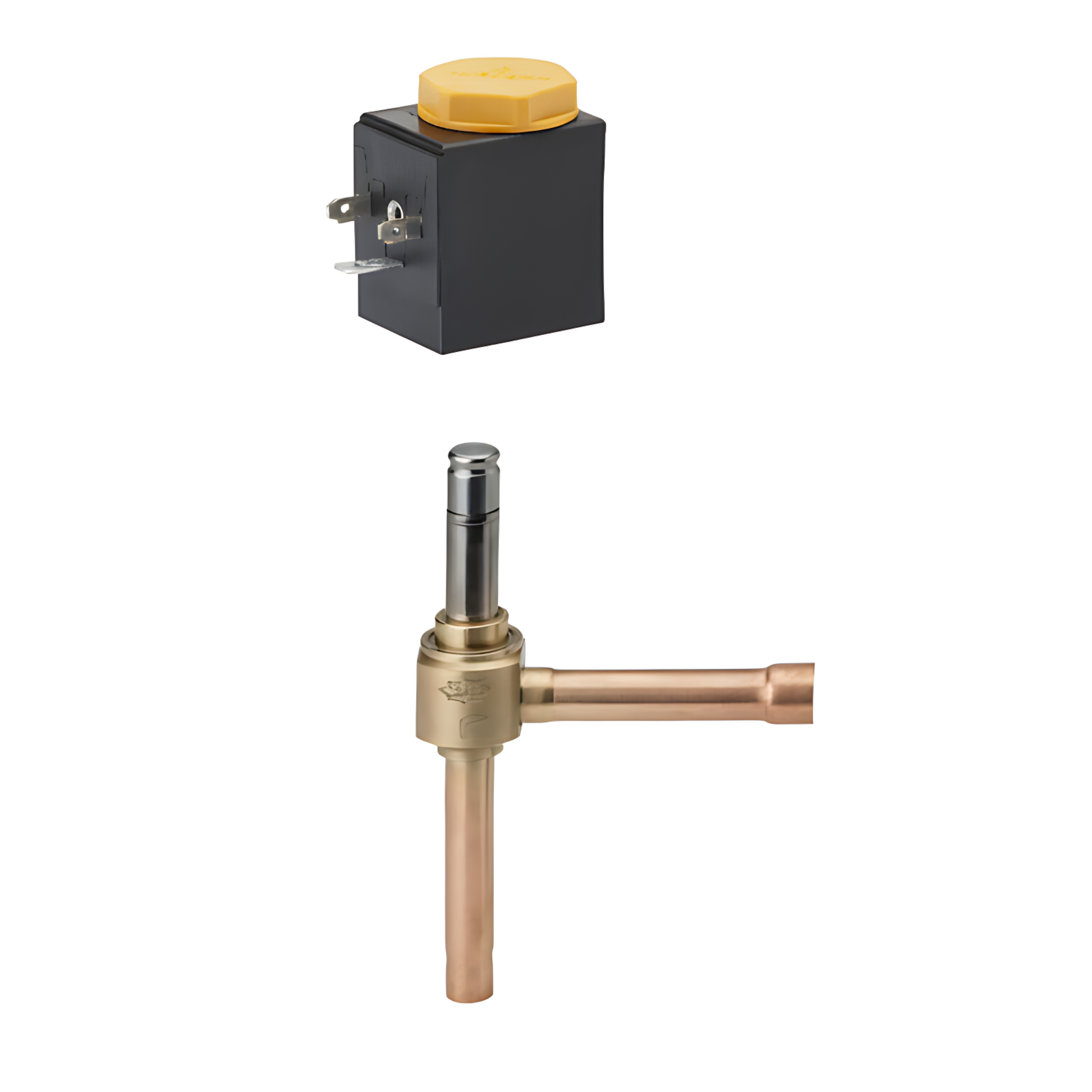

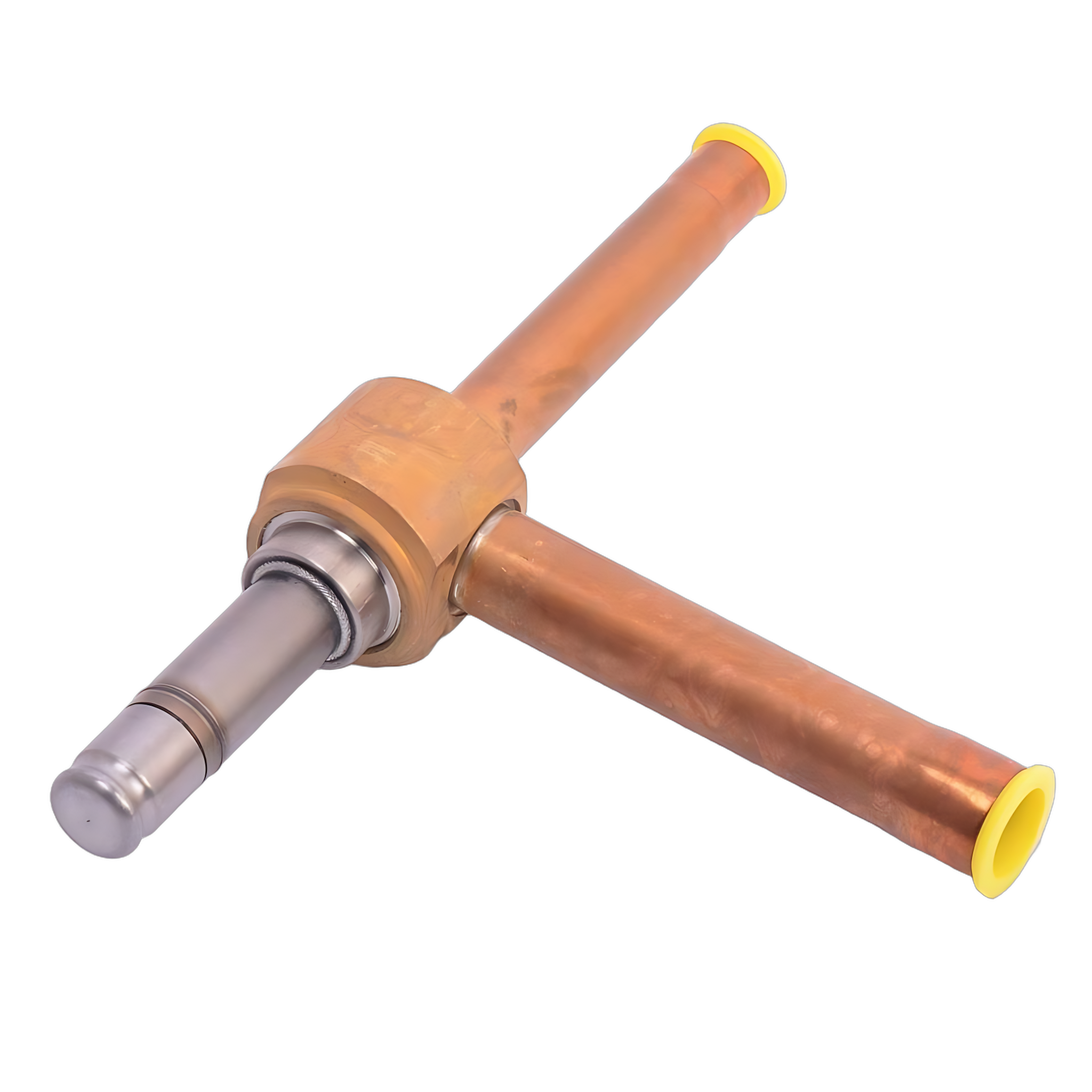

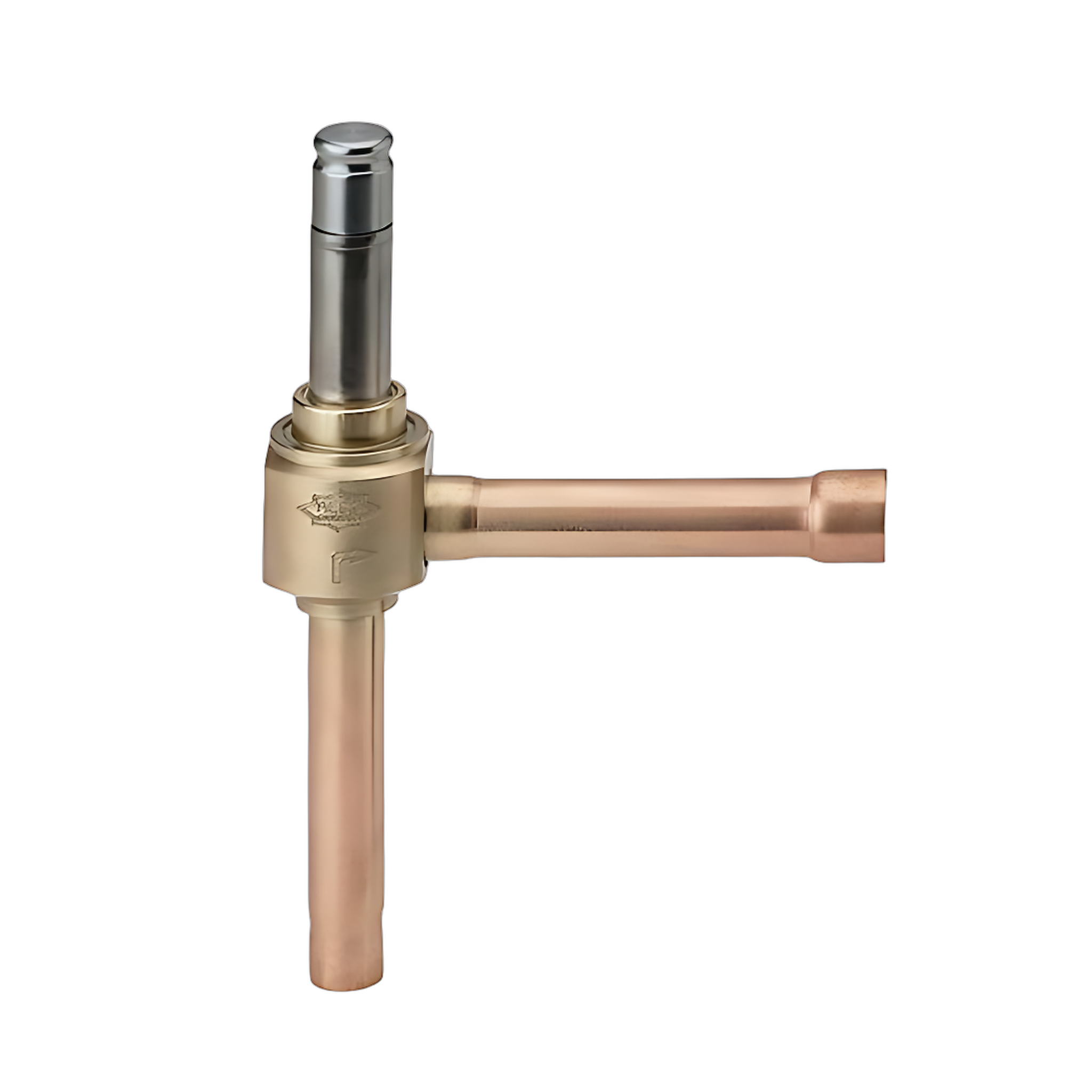

Электрические регулирующие клапаны EX2 от Menerga Controls представляют собой высокотехнологичные устройства, обеспечивающие высокоточный контроль температуры посредством широтно-импульсной модуляции (ШИМ). Эти изделия характеризуются высокой степенью универсальности, что позволяет их интегрировать с контроллерами, соответствующими необходимым техническим параметрам.
Клапаны EX2 демонстрируют исключительную эффективность в системах коммерческого холода, включая применение в холодильных витринах супермаркетов, где требуется высокая точность регулирования температурных режимов.
Ключевые особенности:
-
ШИМ-модуляция: Обеспечивает точное управление температурным режимом.
-
Полное перекрытие потока: Не требует дополнительного электромагнитного клапана для достижения нулевого расхода.
-
Плунжер с демпфером: Минимизирует последствия гидравлических ударов, обеспечивая стабильную работу системы.
-

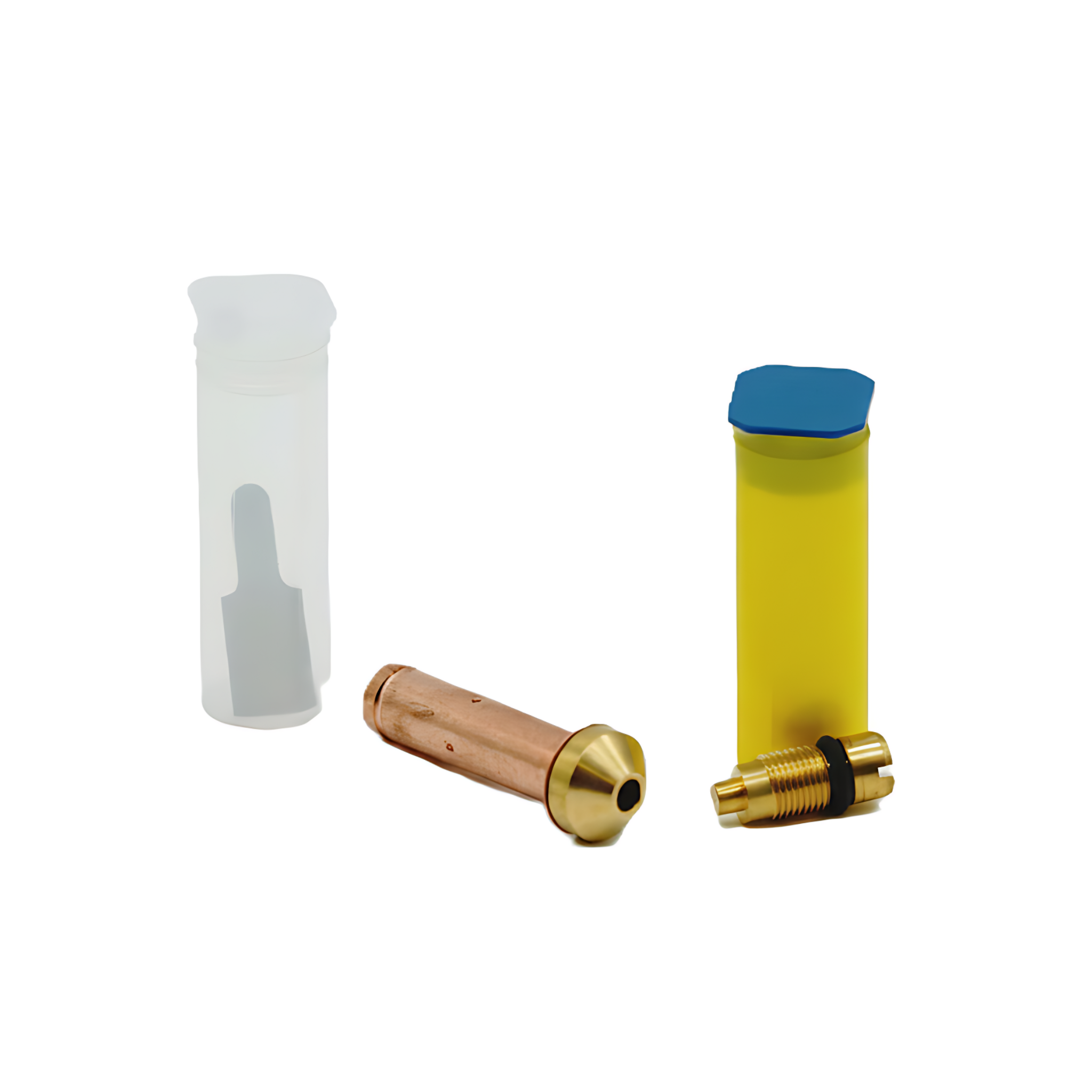

Многоуровневая производительность: Один клапан и шесть дросселирующих вставок позволяют регулировать производительность в семи диапазонах, достигая мощности до 18,7 кВт при использовании хладагента R407C.
-
Совместимость с различными хладагентами: Поддерживает большинство хладагентов, включая HCFC, HFC и субкритические CO2.
-
ODF-присоединения: Обеспечивают надёжное и долговечное соединение под пайку.
-
Высокий ресурс и надёжность: Конструкция клапанов рассчитана на длительный срок службы.
-

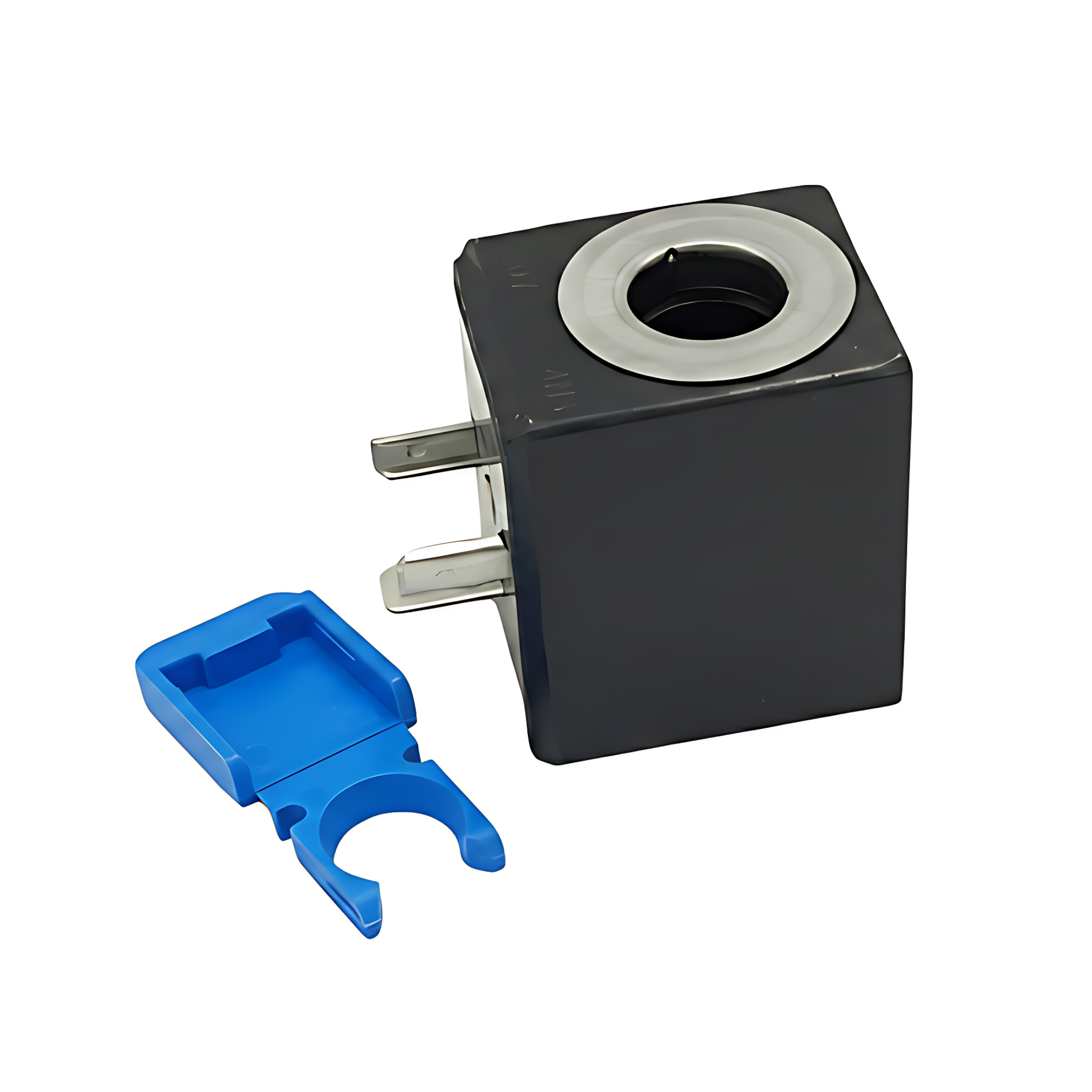

Универсальные катушки ASC: Поддерживают широкий спектр напряжений постоянного и переменного тока.
Применение и технические характеристики:

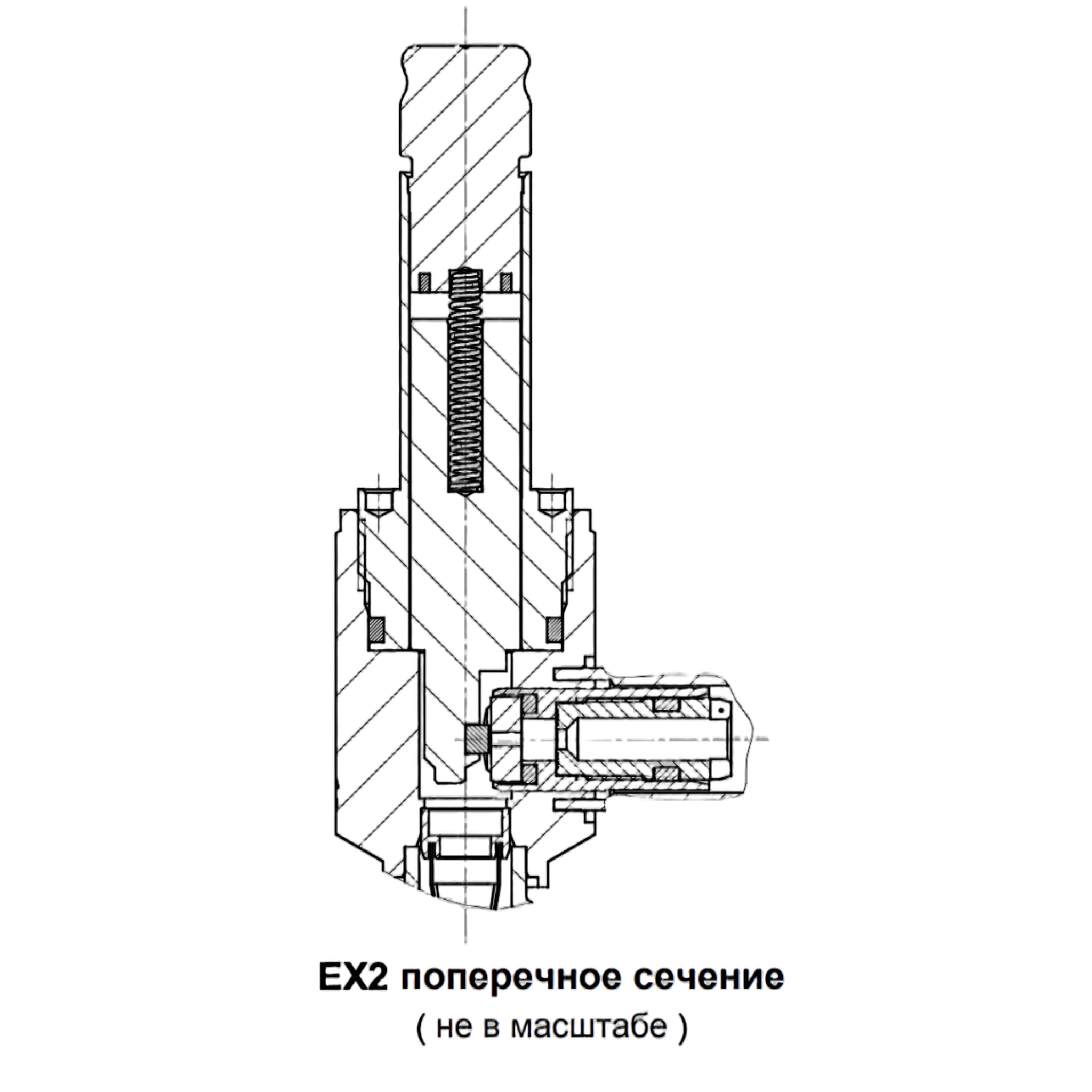

Клапаны EX2 разработаны для работы в системах с ШИМ-управлением, что позволяет им обеспечивать высокоточный контроль температуры. Они совместимы с одно- и многокомпрессорными системами, а также поддерживают большинство типов хладагентов. Расширительная вставка, интегрированная в конструкцию клапана, способствует снижению уровня шума и предотвращению гидравлических ударов.
Одним из ключевых преимуществ является возможность регулировки производительности в семи диапазонах посредством использования одного клапана и шести сменных дросселирующих вставок. Производительность клапана определяется при 100% рабочем цикле, однако для оптимальной работы рекомендуется эксплуатация в режиме частичной загрузки (50–80%), что позволяет более эффективно справляться с колебаниями нагрузки в системе.
Контроллер EC2 от Emerson, используемый в сочетании с клапаном EX2, обеспечивает длительность цикла в 6 секунд. Частичная загрузка клапана рассчитывается как отношение реальной длительности импульса к 6 секундам, что позволяет адаптировать производительность к текущим требованиям системы. Например, длительность импульса в 3 секунды соответствует 50% производительности клапана.
Катушки ASC, предназначенные для клапанов EX2, поддерживают широкий спектр напряжений постоянного и переменного тока. Для оптимальной работы рекомендуется использование контроллера EC2 от Menerga совместно с клапаном EX2, функционирующим от напряжения 24 В переменного тока.
